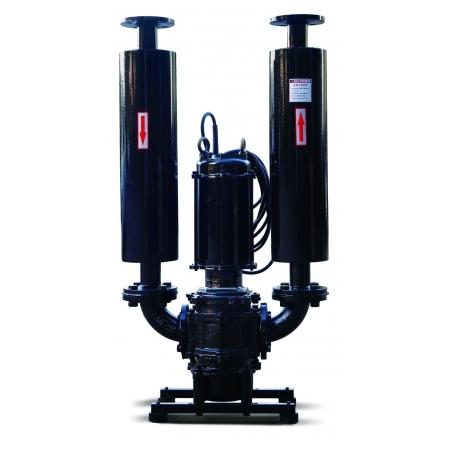

台湾春鼎TSW型沉水风机

鲁氏(罗茨)鼓风机系列 台湾春鼎TSW型沉水风机 机型 - TSW4015

口径
1.5"
询问 操作手册下载

选择机型:

简介

春鼎TSW 型沉水风机优势:装置简单、配管短、省工时、不占用空间、不需要防音设备即达成无噪音空间

宁静:运转中的鼓风机,因放置在水中,故声音在空气与水之界面被折射入水中,而不传入空气中,同时水与槽壁同样折射回去而达到减音效果

不需要制造防音设备:沉水风机因放置于水中,即达到减音效果,故不需另外制作防音罩或防音厂房,同时鼓风机置放于水槽中,不占用空间,所以能有效利用空间。

构造坚实、安心使用:马达与机体为直结式(没有传统型调整皮带困扰)

马达与机体本身全以O 型环圈密封、绝无进水之虞。

春鼎沉水风机安装前的注意事项:

  1. 首先请检查铝牌上沉水式鼓风机型式、出口口径、额定输出之频率、

相数、电压、电流、压力、风量等,是否和你所需求规格相符合。

  1. 请确认在运输途中产品是否损伤。尤其必须注意螺丝及螺帽等

有无松动之情况发生。

  3. 关于附件方面,请确认种类、件数有无错误。

  4. 请注意沉水式鼓风机必须依标示方向、正确运转。

  5. 当你使用沉水式鼓风机时,需要适当容量的电源。因为若是使用了小容量

  的电源,便有可能会发生无法启动的情形,所以请您千万注意电源容量。

二、春鼎沉水风机安装时注意事项:

  1. 请确认您使用电源的频率及电压是否和铭牌记载之规格相符合。

2. 沉水式鼓风机使用之额定电压,变动之容许值必须在士10% 以内。

  3. 请不要将电缆线任意延长使用。因为延长电缆线可能会发生容许值以上

之电压下降,所以请务必注意。( 请不要将电缆线连接浸入水中,以漏电危险 )

  4. 移动沉水式鼓风机时,干万不可以拉电缆线,以免电缆线破裂,绝缘下降

  造成漏电。

  5. 正确的使用接地线。

  6.为防止触电发生,规定必须加装防止触电之漏电段路器。

为保护沉水式鼓风机,延长使用寿命,建议加装无熔丝开关。

  7. 请勿让沉水式鼓风机埋在污泥、沙堆中,尽可能置于水质干净场所,且经

  常流动的状态( 水质的范围是PH6.5-9.0 ,水温30 度以下)

  8. 出风口配管请使用与沉水式鼓风机相同之口径。若是使用比沉水式鼓风

  口径小的配管,则会因配管不当造成损失压力增大,风量减少、电流增加,请务必要注意。

  9. 在水中配管连结部分,请勿让水渗透进入鼓风机之情况发生。

三、运转时注意事项

1. 首先打开电源开关。

  2. 要确认入口消音器的吸入口有无空气吸入,若逆转时要即刻中止运转,

变成正确运转方向。

  1. 吐出口的压力及马达电流值请在使用范围内,若有超过之状况

请查看原因再予运转。

4. 注意沉水式鼓风机有无异常的震动及噪音产生。

5. 鼓风机若长久放未使用,容易产生叶轮生卡死之情形,故请每周予以

   运30 分钟,若置于潮湿之地点,请每日实施之。

规格表

型号 口径Bore 马力 风量 Kgf/cm²风压 m³/min 重量 (Kg)
HP 50Hz 60Hz
0.1 0.2 0.3 0.4 0.5 0.6 0.1 0.2 0.3 0.4 0.5 0.6
TSW-4015 1.5" 2 0.8 0.4 0.3 0.1     1.1 0.9 0.6 0.4     132
TSW-5022 2" 3     1.0 0.6 0.5 0.3     1.3 1.1  0.8  0.6      159
TSW-5037 2" 5 1.0  0.6 0.5 0.3 0.2 0.1 1.3 1.1 0.8 0.6 0.2 0.1 161
TSW-50A37 2" 5 1.5 1.3 1.0 0.9 0.8 0.7 1.8 1.7 1.4 1.2 1.1 0.9 179
TSW-6537 2.5" 5 2.0 1.7 1.5 1.2     2.6 2.3 2.0 1.8     191
TSW-8055 3" 7.5 4.0 3.6 3.2 2.8     5.0 4.5 4.2 3.9     275
TSW-8075 3" 10 4.0 3.6 3.2 2.8 2.4  2.0 5.0 4.5 4.2 3.9 3.5 3.1 302
TSW-10075 4" 10 6.5 5.9 5.3 4.9     8.0 7.4 6.9 6.5     316
TSW-100110 4" 10 6.5 5.9 5.3 4.9 4.5 4.2  8.0 7.4 6.9 6.5  6.1 5.8 336
TSW-125110 5" 15 9.5 8.8 8.1 7.7     11.9 11.1 10.5 9.8     417
TSW-125150 5" 20 9.5 8.8 8.1 7.7 7.3 6.8  11.9 11.1 10.5 9.8 9.4 9.1 429

相关产品

春鼎THV型罗茨真空泵系列

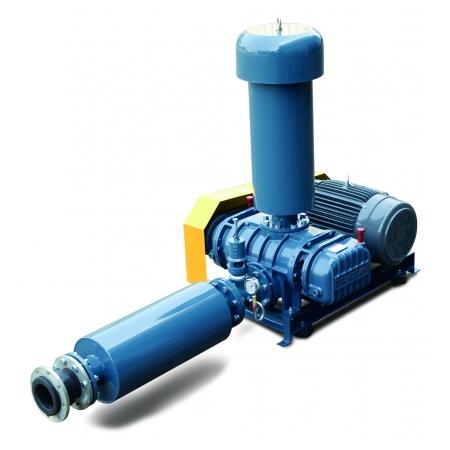

台湾春鼎TH型罗茨风机
